Controladores de Movimiento - Omron


Controladores de Movimiento - Omron

Portafolio completo de Controladores de Movimiento - Omron

        - Serie NX7
        - CK3E
        - NC EtherCAT
        - NC Analogue Output
        - Accurax G5 analogico/de pulsos
        - Serie NJ
        - NY51-A
        - NC MECHATROLINK-II
        - Salida analogica MC
        - Salida analogica MC402

Controladores de Movimiento - Omron

Modelos disponibles

Omron - NX7

Omron - NX7

Controlador Sysmac - Serie NX7
El NX7 es el CPU de mayor desempe?o de Sysmac, dise?ado para tratar con las aplicaciones mas exigentes de control y movimiento industriales, estableciendo la infraestructura para el soporte de Big Data. Al mismo tiempo, el controlador de alta capacidad muestra los valores fundamentales de Sysmac de mejorar el tiempo de integracion de dise?o, la flexibilidad del sistema y el desempe?o en general.

  • 128 o 256 ejes de movimiento integrados
  • Tiempo minmo de ciclo 0.125 ms
  • Capacidades de control de movimiento de doble nucleo
  • Interfaces de red EtherNet/IP (x2) y EtherCAT integradas
  • Interfaces duales EtherNet/IP de 1 Gb para separacion de red
  • Configurado, programado, y puesto en funcionamiento utilizando el software Sysmac Studio
  • Ventilador reemplazable.

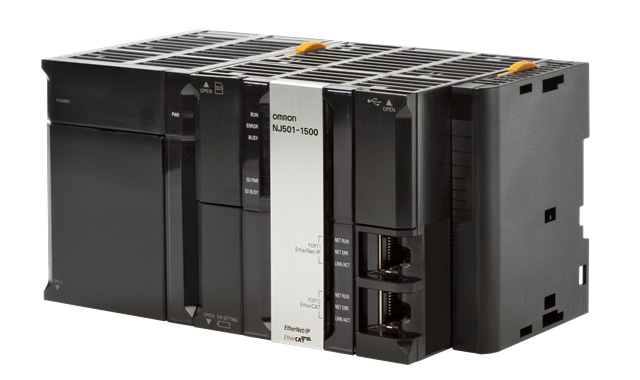

Omron - Serie NJ

Omron - Serie NJ

Controlador Sysmac - Serie NJ

La serie NJ es un controlador de maquina escalable para Motion Control y logica que incluye opciones para funciones avanzadas tales como robotica y conexion a base de datos.

        - Tiempo de ciclo mas rapido: 500 ms

        - Numero de ejes: 64, 32, 16, 8, 4, 2, 0

        - Nucleo de motion sincronizado

        - Funciones: secuencia logica, motion, robotica, conexion a base de datos y SECS/GEM

        - Control de hasta 8 robots Delta

        - Multitarea

        -Puertos EtherCAT y Ethernet/IP integrados.

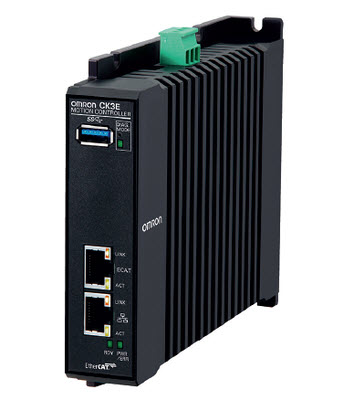

CK3E - Omron

CK3E - Omron

Controlador programable de varios ejes para CK3E

        - Control de movimiento de 32, 16 u 8 ejes
        - Tiempo de ciclo de hasta 250 us
        - Compatible con las funciones de codigo G estandar
        - Ahorro de cableado y espacio gracias a su dise?o compacto
        - CAD/CAM para control facil de movimiento
        - EtherCAT para una configuracion flexible

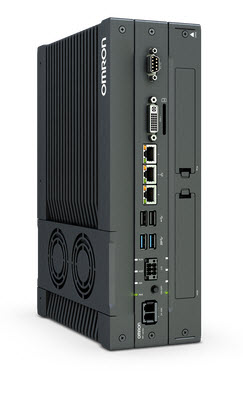

NY51-A - Omron

NY51-A - Omron

Controlador programable de varios ejes para las IPC

        - Procesador Intel Core i7 con ventilador par refrigeracion activa
        - Control de movimiento de 128 ejes
        - Tiempo de ciclo de hasta 250 us
        - Capacidad de desarrollo de funciones flexibles (codigo G/ANSI C/lenguaje de            programacion original)
        - Aplicaciones de Windows y de control de movimiento de varias tareas
        - Un hipervisor permite seguir el control incluso si falla el sistema operativo.

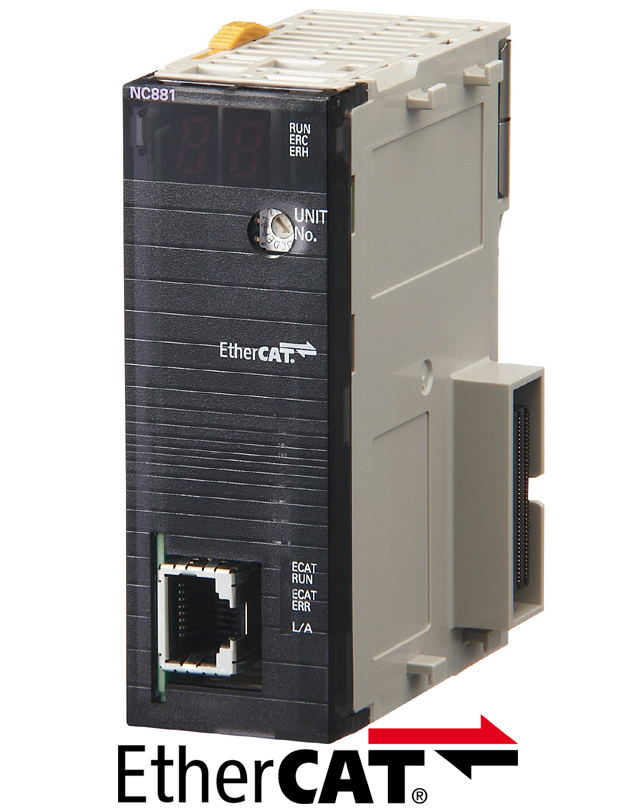

NC EtherCAT - Omron

NC EtherCAT - Omron

Controlador de posicion punto a punto multieje a traves de EtherCAT

En el minimo espacio podra disponer de un completo y potente sistema de posicionamiento mediante la combinacion de PLC CJ2, la unidad EtherCAT CJ1W-NC y los servo controladores G5 con EtherCAT integrada de Omron.
  • Unidades de control de posicion con 2, 4, 6, 8 o 16 ejes
  • Los modelos NC_82 soportan hasta 64 nodos adicionales: variadores, sistemas de vision y E/S distribuidas
  • Interpolacion lineal y circular
  • Gestion de ejes lineal e infinita
  • Lenguajes de programacion: ladder y bloques de funcion
  • Bloques de funcion de control de movimiento con certificacion PLCopen
  • La unidad puede realizar varias secuencias de operacion en la memoria, datoss de operacion
  • Software CX-Programmer para configurar las unidades y los parametros de la red EtherCAT, y la programacion de PLC

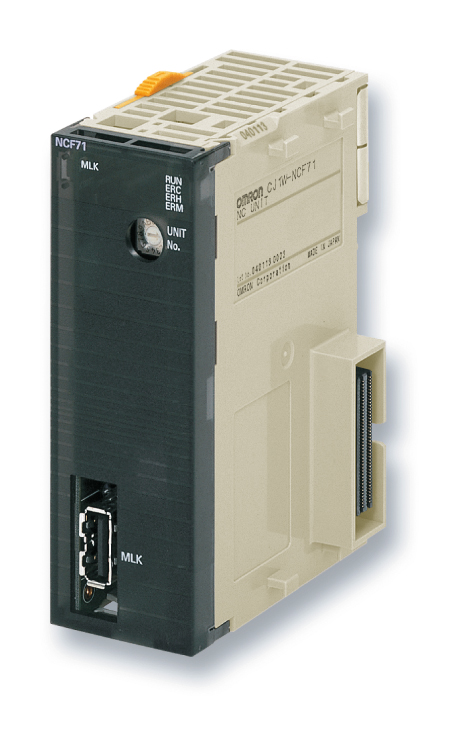

NC MECHATROLINK - Omron

NC MECHATROLINK - Omron

Controlador de posicion punto a punto multieje a traves del bus de motion MECHATROLINK-II

NCF es un potente controlador para aplicaciones punto a punto. Se basa en el bus de movimiento MECHATROLINK-II, que reduce la programacion y los costos de desarrollo y mantenimiento. Admite bloques de funcion abiertos de PLC.
  • Unidades de control de posicion con 2, 4 o 16 ejes
  • Bus MECHATROLINK-II de alta velocidad, especialmente dise?ado para el control de motion
  • Soporta control de posicion, velocidad y par
  • Lenguajes de programacion: escalera y bloques de funcion. Compatible con bloques de funcion PLC Open
  • Acceso al sistema completo desde un punto. Funciones de configuracion de red, configuracion y supervision de servodrives, y programacion de PLC
  • Integracion con la Plataforma Inteligente de Omron: bloques de funcion, Componentes Inteligentes activos, CX-One

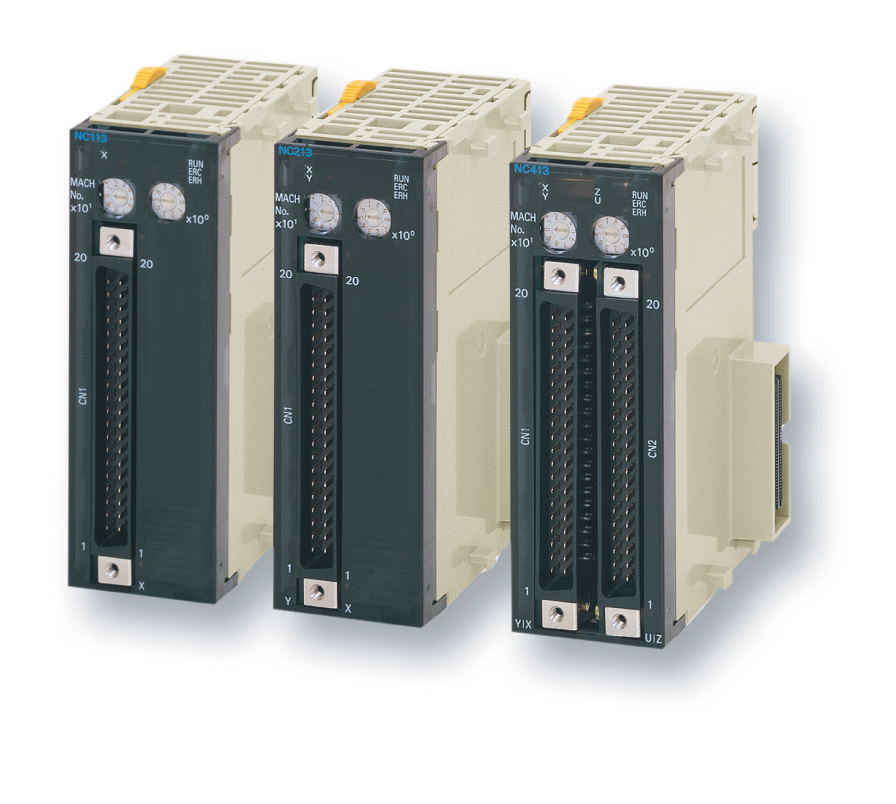

NC Analogue Output - Omron

NC Analogue Output - Omron

Controlador de posicion punto a punto de 1, 2 o 4 ejes con salida de tren de pulsos

Los controladores de posicion NC admiten el control de posicion mediante salidas de tren de pulsos. El posicionamiento se realiza mediante aceleracion y deceleracion trapezoidal o curvaS. Idoneos para el control de posicionamiento simple en motores paso a paso y servomotores con entrada de tren de pulsos
  • El posicionado puede conseguirse mediante comandos directos del diagrama de reles
  • Control de posicion y de velocidad
  • Interpolacion lineal
  • Funcion de interrupcion
  • Posicionado de 100 puntos realizado desde la memoria
  • Los datos de posicionado se guardan en la memoria flash necesidad de disponer una bateria de reserva.
Salida Analogica MC - Omron

Salida Analogica MC - Omron

Controlador de movimiento de al precision multitarea con programacion en lenguaje G

El modulo MC proporciona control en lazo cerrado mediante salidas analogicas para 2 o 4 ejes. Utiliza lenguaje G para el control de posicion de alta velocidad y de alta precision. Se admiten varios modulos por CPU de PLC.
  • Hasta 4 ejes con una unidad y 76 ejes por CPU de PLC
  • Las operaciones de bobinado se controlan facilmente con la funcion de posicionamiento traverse
  • Programacion en codigo G
  • Multitarea
  • Lineal, arco e interpolacion helicoidal.
Accurax G5 analógico/de pulsos - Omron

Accurax G5 analógico/de pulsos - Omron

Posicionador integrado
La serie Accurax G5 analogica/de pulsos se suministra de serie con un posicionador integrado. La capacidad del posicionador se proporciona al usuario a traves de un entorno de programacion de drives y resulta ideal para aplicaciones de posicionamiento sencillo, como maquinas de montaje, o proyectos de colocacion y recogida de objetos. La funcionalidad de programacion de drives se incluye de serie en la herramienta de configuracion CX Drive.
  • Programacion de drives: posicionamiento interno con funcionalidad de indexado
  • Funciones de posicionamiento basico
  • Operaciones de posicion: hasta 32 puntos
  • Respuesta de frecuencia de 2 kHz
  • Seguridad conforme a ISO13849-1 (PLd)
  • Alta precision proporcionad por un encoder de 20 bits
  • Supresion de vibraciones avanzada
  • Encoder de lazo completamente cerrado incorporado
  • Motores giratorios desde 50 W hasta 15kW

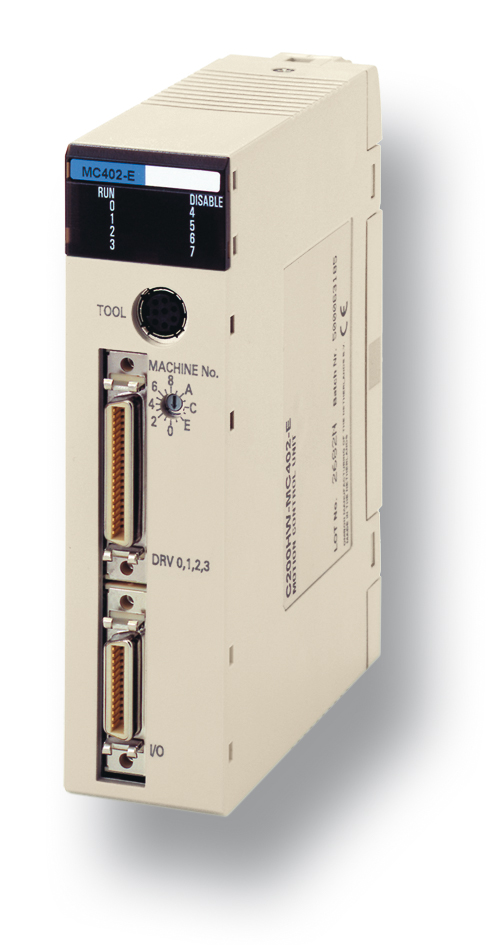

Salida Analogica MC402 - Omron

Salida Analogica MC402 - Omron

Solucion CS1 para el mas avanzado control de movimiento
La MC402 es un avanzado controlador de movimiento basado en PLC. Controla 4 ejes y se pueden instalar hasta 16 modulos en el mismo PLC. El modulo controla la velocidad de posicion o el par del servo controlador mediante una salida analogica. El estar basado en PLC abre el controlador a todo el sistema.
  • Sencilla programacion
  • Potente comandos de movimiento
  • Varios controladores en la CPU
  • Entrada de registro para cada eje
  • Multitarea autentica
